V-blok , o. (-en), Vee block , das Prüfprisma , le prisme de mesure (v)

Een verzamelnaam voor stalen, hardstenen of keramische blokken met een V-vormige inkeep, voor de stabiele oplegging van niet-vlakke meetstukken in een meetopstelling.
V-blokken behoren tot de meest universele hulpstukken voor de bouw van meetopstellingen.

1  2 3

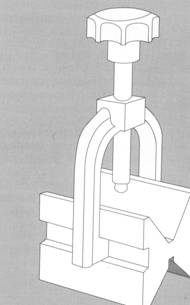

V-blokken kunnen magnetisch zijn, zijn al dan niet voorzien van bevestigingsklemmen, worden los geleverd of in paren en kunnen tevens de functie van vlakstuk hebben. De meest voor­komende zijn gemaakt van hardsteen, van gehard staal, van gietijzer of van keramisch materiaal; ze zijn geslepen of geschraapt.

Het inspangebied van V-blokken

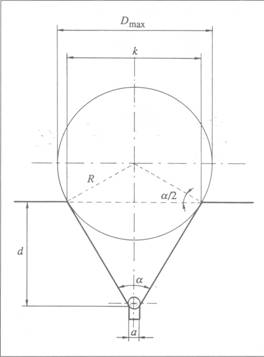

Het inspangebied van een V-blok wordt begrensd door de diameters van de cilinders die in de hoogste en in de laagste stand nog juist kunnen aanliggen tegen de V-vlakken. In Fig. 1 zijn de grenssituaties getekend.
4
Fig. 1 Het inspangebied van een V-blok met V-hoek



5
6 Fig. 2 Het inspangebied van een V-blok met een V-hoek van 90°.
