Meetsysteem , o. (-temen) , measuring system , das Meßsystem , le systême de mesure (v)
Stelsel van bij elkaar behorende elementen, die op verschillende wijzen en in uiteenlopende verscheidenheid kunnen worden samengevoegd tot een meetopstelling. Aldus kunnen op specifieke werkstukken toegespitste meetinstrumenten opgebouwd worden uit universele standaardonderdelen.

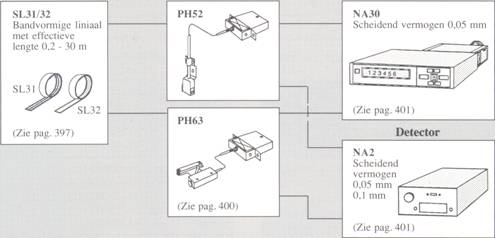

Digitale Meetbank
Meetsysteem verwant aan het Magnescale-principe, maar daarmee niet uitwisselbaarsysteem van verplaatsingsmeters. Het systeem bestaat uit magnetische linialenmet leeskop, in verschillende uitvoeringen, aanwijzersen pulsvormers die stuurpulsen afgeven. Met een scheidend vermogenvan naar keuze 0,05 mm of 0,1 mm (omschakelbaar) en een meetgebied tot 30 m is dit systeem vooral bedoeld voor industriële toepassingen waarbij honderdsten van een millimeter geen rol spelen en waar daarom ook de bereidheid ontbreekt om voor die overbodige precisie te betalen. We kunnen hierbij denken aan de hout- en plaatverwerkende industrie, maar ook aan magazijninstallaties voor automatische voorraadbeheersing en meetinrichtingen voor waren „aan de meter", zoals weefstoffen en tapijt.
Liniaal
De liniaal is van rubber, op een roestvast stalen ondergrond en afgedekt met een niet-magnetische metalen band van 0,2 mm dik. De magnetische verdeling heeft een periode van 10 mm, waaruit door interpolatie het genoemde scheidend vermogen van 0,05 mm of 0,1 mm wordt afgeleid. De meting geschiedt contactloos, de afstand van de meetkop tot aan de liniaal is 11/2 mm. De maximale meetsnelheid is 5 m/s. Linialen zijn leverbaar vanaf 100 mm lengte, en met 100 mm oplopend tot 30 m.
