Keramisch luchtlager voorbeelden

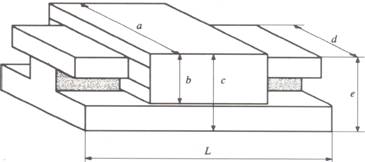

Keramisch luchtlager met T-bed
Keramisch luchtlager met een groot draagvermogen, een grote stijfheid en geschikt voor een grote slag (tot 1000 mm) van de slede.

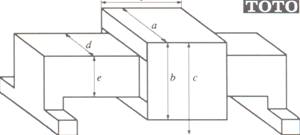

Keramisch luchtlager met vierkant bed
Compact keramisch luchtlager in een lichte en een zware uitvoering, met een vierkante doorsnede van het bed.
De lichte uitvoering is geschikt voor
een korte tot middellange slag (ongeveer 50 - 400 mm). De zware uitvoering is bedoeld voor het middellange slaggebied.
Keramisch mini-luchtlager
Compact keramisch precisieluchtlager met vierkante doorsnede van het bed. Karakteristieke eigenschappen zijn de hogere stijfheid en de lagere thermische vervorming dan bij conventionele ontwerpen mogelijk is. Het lager is dan ook overal toepasbaar waar een lineaire luchtlagering met een submicrometer-nauwkeurigheid vereist wordt.
Roterend luchtlager
Roterend luchtlager met een as en tafel van aluminium keramiek, ondergebracht in een roestvast stalen behuizing.
Dankzij aluminium keramiek zijn de massa en de massatraagheid aanmerkelijk kleiner dan bij conventionele ontwerpen. Er ontstaan geen problemen als onverhoopt de luchtdruk wegvalt en de lageroppervlakken elkaar raken. De rondlooponzekerheid is beter dan 0,05
Roterende luchtlagers zijn dus uitermate geschikt bij de fabricage van bij voorbeeld silicumschijven, als rondheidsmeetapparaat en als basis voor een precisieverdeeltafel.
