Kantentaster , m. (-s), edge finder , touch sensor , edge locator , der Kantentaster
Meetmiddel voor de bepaling van een grensvlak (kant) aan een werkstuk. Er bestaan verschillende uitvoeringen van, onder andere met en zonder meetklok, roterend of vast, al dan niet galvanisch contact makend. De juiste plaats van een grensvlak kan ermee worden vastgesteld tot op 0,005 a 0,001 mm. De kantentaster is dan ook een zeer geschikt hulpmiddel bij het positioneren van werkstukken op bewerkingsmachines.
Roterende kantentaster
Roterende kantentaster voor grensvlakbepaling tot op 0,005 mm. Uitgaande van een excentrische taster wordt, al roterend, de spantang verplaatst totdat de excentriciteit is opgeheven. De juiste positie van het beschouwde grensvlak is dan bekend.

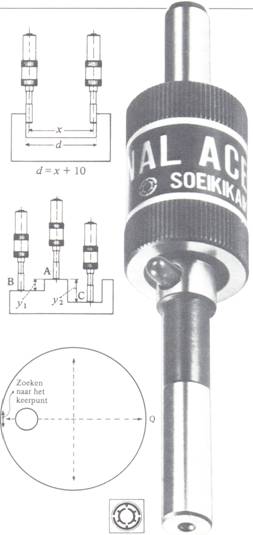

Niet-Roterende kantentaster
Niet-roterende kantentaster waarmee behalve positionering en binnen- en buitenmetingen ook hoogte-/dieptemetingen mogelijk zijn. Zodra metallisch contact gemaakt wordt, gaat een signaallampje branden. Het scheidend vermogen bedraagt 0,001 mm, en de maximale meetkracht 50N (radiaal!).
Voorbeeld van toepassing: Het centreren van een rond gat ten opzichte van de as van een beswerkingsmachine.
