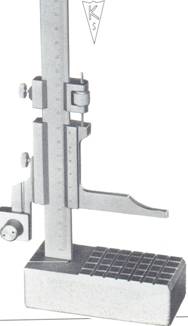

Hoogteschuifmaat met afschrijver , height marking gauge ; vernier height marking gauge , der Höhen(an)reißer , l'outil (m) a marquer de hauteur (v)
Volgafschrijver in de vorm van een verticale schuifmaat met een afschrijfpunt en soms ook met een aparte meetbek, waarmee of te tekenen hoogten nauwkeurig ingesteld en afgeschreven kunnen worden.
Hoogteschuifmaten zijn er ook met hardmetalen afschrijfpunt
Precisie hoogteschuifmaat op een ronde voet met aanslagvlak. Hoogteinstelling ook met eindmaten mogelijk. Verschuifbare maatlat d.m.v. tandbaan. Linkerverdeling becijferd van beneden naar boven. Levering in mm en inch uitvoering. Voor hoogten onder 90 mm kan een gebogen kraspen geleverd worden.
De aftekeninkt wordt van een afstand van ongeveer 40 cm op het schone werkstuk gespoten. Na enkele minuten drogen kunnen dan met een kraspen strakke, fijne en toch goed zichtbare lijnen getrokken worden. Om de hoge punten van een vlak te vinden, wordt dat in zijn geheel bespoten.
Door het vervolgens tegen een referentievlak te wrijven, tekenen de hoge punten zich duidelijk af. Traceelac is ook goed bruikbaar op andere materialen dan metaal. Bij voorbeeld op beton, voor het aftekenen van kabelgaten in de vloer bij machineopstellingen. Traceelac is gemakkelijk te verwijderen met een oplosmiddel zo
Hoogteschuifmaat met afschrijver

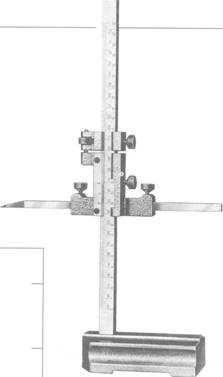

Hoogteschuifmaat en hoogteafschrijver met een 1/20 mm nonius, een loper met fijnverstelling en een lange vierkante krasnaald. De schaal heeft twee becijferingen, een voor de rechte krasnaald en een voor de gebogen krasnaald.
De loper kan op elke hoogte vergrendeld worden. Eventueel ook met gebogen krasnaald
