Hoogtemeter , m. (-s) height gauge ; height measuring instrument ; vernier height gauge,
das Höhenmeßgerät , l'appareil (m) mesureur de hauteur (v) , la jauge de hauteur (v)

In principe een coördinatenmeter, doch voor slechts een (hoogte)coördinaat en berustend op het principe van de transversaalcomparator.

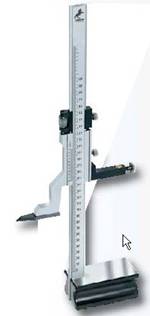

In z'n eenvoudigste vorm bestaat een hoogtemeter uit een verticale geleider op een voet, met een maatverdeling waarlangs een slede kan schuiven die een opnemer of een kraspen draagt. Men spreekt dan van een hoogtemeter en hoogteafschrijver.

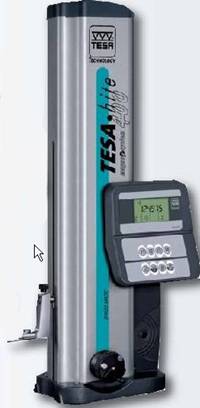

In z'n meest geavanceerde vorm is het instrument op lucht gelagerd, en is het uitgerust met geheugenfuncties, met ingebouwde computer en programmeerbare verwerking van de meetgegevens en vindt digitale aanwijzing van het meetresultaat plaats. Ook voorzien die instrumenten in de uitvoer van een binair gecodeerd signaal voor externe informatieverwerking.
1                                                2

Met de hoogtemeter als afschrijver kunnen voorwerpen worden afgetekend, hetzij door direct in het oppervlak van die voorwerpen te kraspen, hetzij in een op dat oppervlak met aftekeninkt aangebrachte kleurlaag. In het laatste geval kan de kraskracht erg klein zijn, wat de nauwkeurigheid van de aftekening ten goede komt. Verder wordt de nauwkeurigheid bevorderd door een kleine effectieve lengte van de kraspen. Dat is de lengte vanaf de inklemming tot aan de punt.
