Draaitafel , v. (-s), rotary table , turn-table , der Drehtisch , der Rundtisch le plateau tournant ,
la plate forme tournante , la table pivotante
Roterende spantafel voor het opleggen van meetobjecten. Essentieel is een nauwkeurige geleiding die een zuivere rotatie moet opleveren. Deze kan als referentie dienen voor een meting, zoals bij sommige rondheidsmeters het geval is.
Om ook zwaardere objecten te kunnen plaatsen is een grote draagkracht van belang, met behoud van de rotatienauwkeurigheid. Luchtlagers zijn hier in het voordeel boven conventioneel gelagerde tafels.
Goede draaitafels zijn dan ook onveranderlijk staaltjes van precisietechniek, waarin verschillende technische disciplines zijn verenigd om tot het gegeven resultaat te komen.
Indien een draaitafel een voorziening heeft om hoekverdraaiingen over bekende hoeken te realiseren, spreekt men van een verdeeltafel.

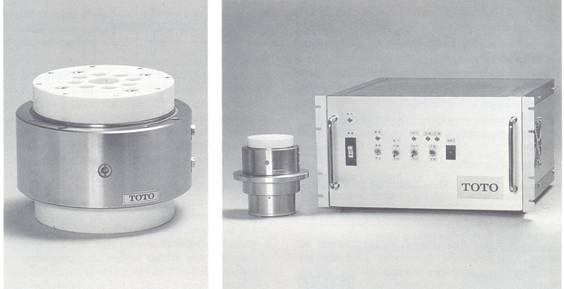

Keramische draaitafel met motoraandrijving
Draaitafels op basis van keramisch materiaal bestaan uit een rotor van aluminium keramiek en een stator van poreus aluminium keramiek, samengebracht in een roestvast stalen behuizing.
Aluminium keramiek is een geavanceerd keramisch constructiemateriaal dat ook in de geometrische meettechniek in toenemende mate toepassing vindt. Een belangrijke grond daarvoor zijn de gunstige eigenschappen zoals de geringe dichtheid, grote hardheid, grote slijtvastheid, grote stijfheid, grote sterkte en lage lineaire uitzettingscoëfficiënt. Daarnaast is het materiaal absoluut corrosiebestendig, heeft het een lage warmtegeleidingscoëfficiënt, is het elektrisch een isolator en is het niet magnetisch en ook niet gevoelig voor magnetische invloeden. Artikelen vervaardigd uit dit materiaal zijn duurzaam, ook onder mechanisch of chemisch belastende omstandigheden, en gemakkelijk in onderhoud.
Zo kan het traagheidsmoment van de rotor wel de helft kleiner zijn dan bij conventionele constructies. Dit maakt, samen met de grote hardheid van het materiaal, dat er geen problemen ontstaan als de lageroppervlakken met elkaar in contact komen bij het onverhoopt wegvallen van de luchtdruk. Verder is de stijfheid erg groot (axiale stijfheid 190 N4tm) en is de rotatie zeer zuiver (rondlooponzekerheid beter dan 0,05 piek-tot-piek-waarde).
