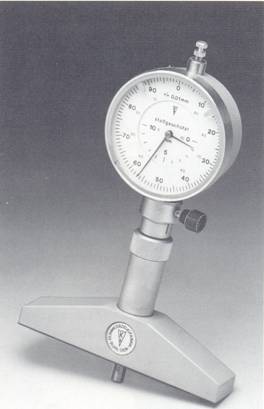

dieptemeter met meetklok
Dieptemeter met een meetgebied van bijvoorbeeld 0-100 mm en een schaalwaarde van 0,01 mm/sd. Dit meetgebied wordt gerealiseerd met 10 geharde en gelepte tasters (05 mm), die in lengte oplopen met stappen van bijvoorbeeld (10 ± 0,003) mm. Ze zijn gelagerd in een bronzen geleidingsbus.
Na het verwijderen van de meetklok uit de houder kan een taster van bovenaf in de bus neergelaten worden, tot aan een aanslagringetje om de staart van de taster. Het staartvlak fungeert als een aanbeeld, dat verplaatsingen aan de klok doorgeeft. De meetkracht bedraagt bijvoorbeeld 1,5N.
De brug is gehard en heeft een gelept meetvlak.
